Đồ gá Jig

Công dụng của đồ gá JIG

  • Xác định vị trí chính xác tuyệt đối của  các chi tiết hay sản phẩm cần gia công
  • Giữ chặt, cố định vị trí chi tiết, sản phẩm đã được xác định vị trí chính xác, ngăn cản sự tác động của ngoại lực
  • Xác định vị trí cần gia công và dẫn hướng dụng cụ gia công
  • Tạo thêm một số chuyển động để gia công trên các bề mặt phức tạp

Cấu tạo của đồ gá

  • Bộ phận định vị
  • Bộ phận kẹp chặt
  • Các cơ cấu truyền lực
  • Các cơ cấu dẫn hướng, so dao
  • Các cơ cấu quay và phân độ
  • Thân và đế đồ gá
  • Cơ cấu định vị và kẹp chặt đồ gá vào máy

Ưu điểm đồ gá JIG trong sản xuất

  1. Nâng cao năng suất lao động và thay thể cho phương thức thủ công
  2. Độ chính xác cao, tăng chất lượng chio tiết, sản phẩm
  3. Mở rộng khả năng công nghệ của thiết bị
  4. Gia công được trên tất cả các vị trí bề mặt phức tạp
  5. Không cần sử dụng thợ bậc cao

Yêu cầu khi thiết kế đồ gá JIG

  • Khi thiết kế đồ gá phải xác định kết cấu đồ gá phù hợp với công dụng và chi tiết cần gia công
  • Đồ gá phải an toàn và đảm bảo độ chính xác nhất của chi tiết, sản phẩm cần gia công
  • Sử dụng đồ gá phải thuận tiện (gá đặt dễ dàng, nhanh chóng...) và an toàn

Quy trình thiết kế đồ gá JIG

Bước 1: Tìm hiểu chi tiết, sản phẩm cần gia côngc, thiết kế nguyên lý đồ gá
Bước 2: Thiết kế kết cấu cụ thể (trên bản vẽ) theo đúng tỉ lệ
Bước 3: Vẽ tách chi tiết từ bản vẽ lắp của đồ gá, điều chỉnh từng chi tiết
Bước 4: Hiệu chỉnh bản vẽ lắp

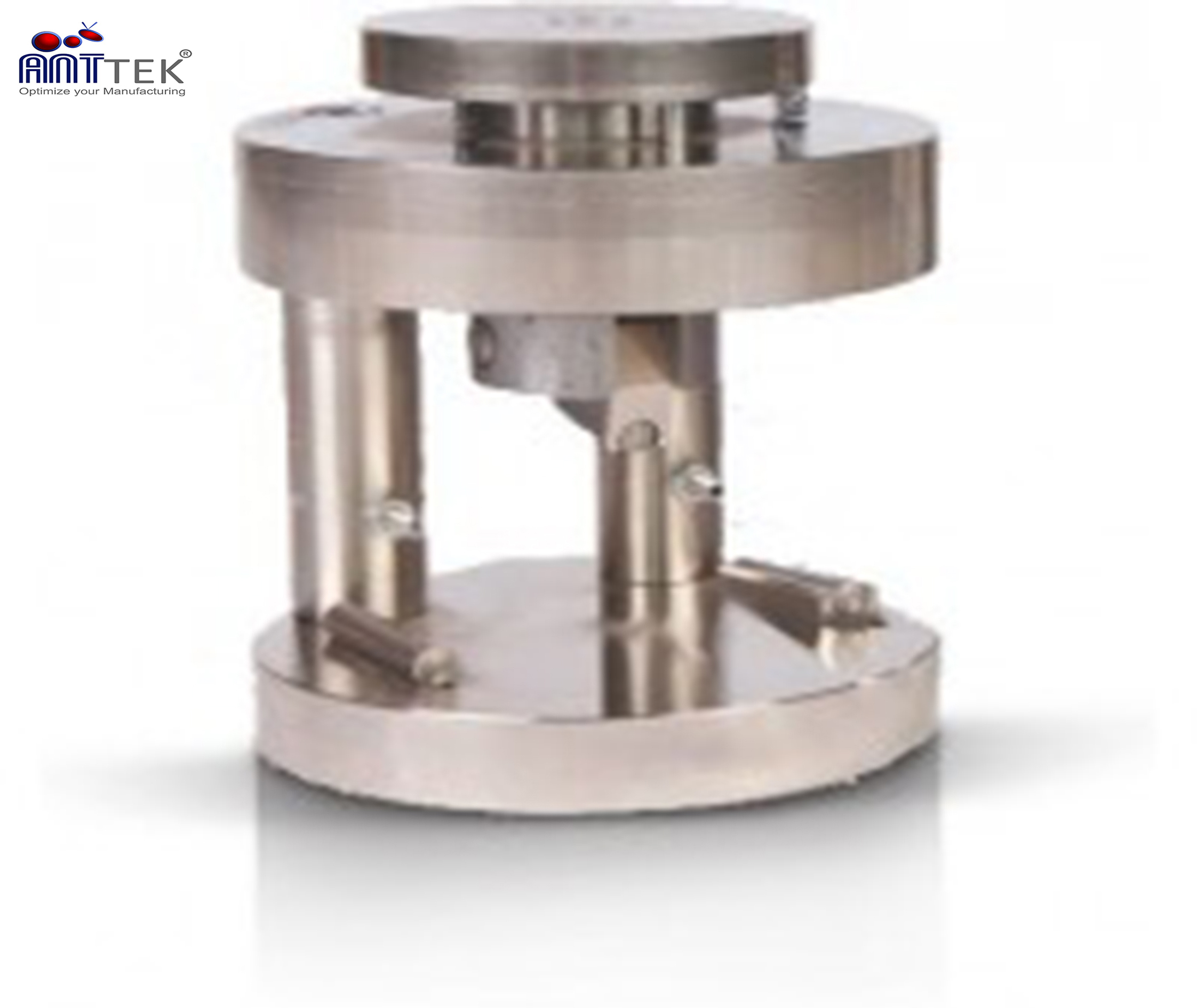

Các loại đồ gá

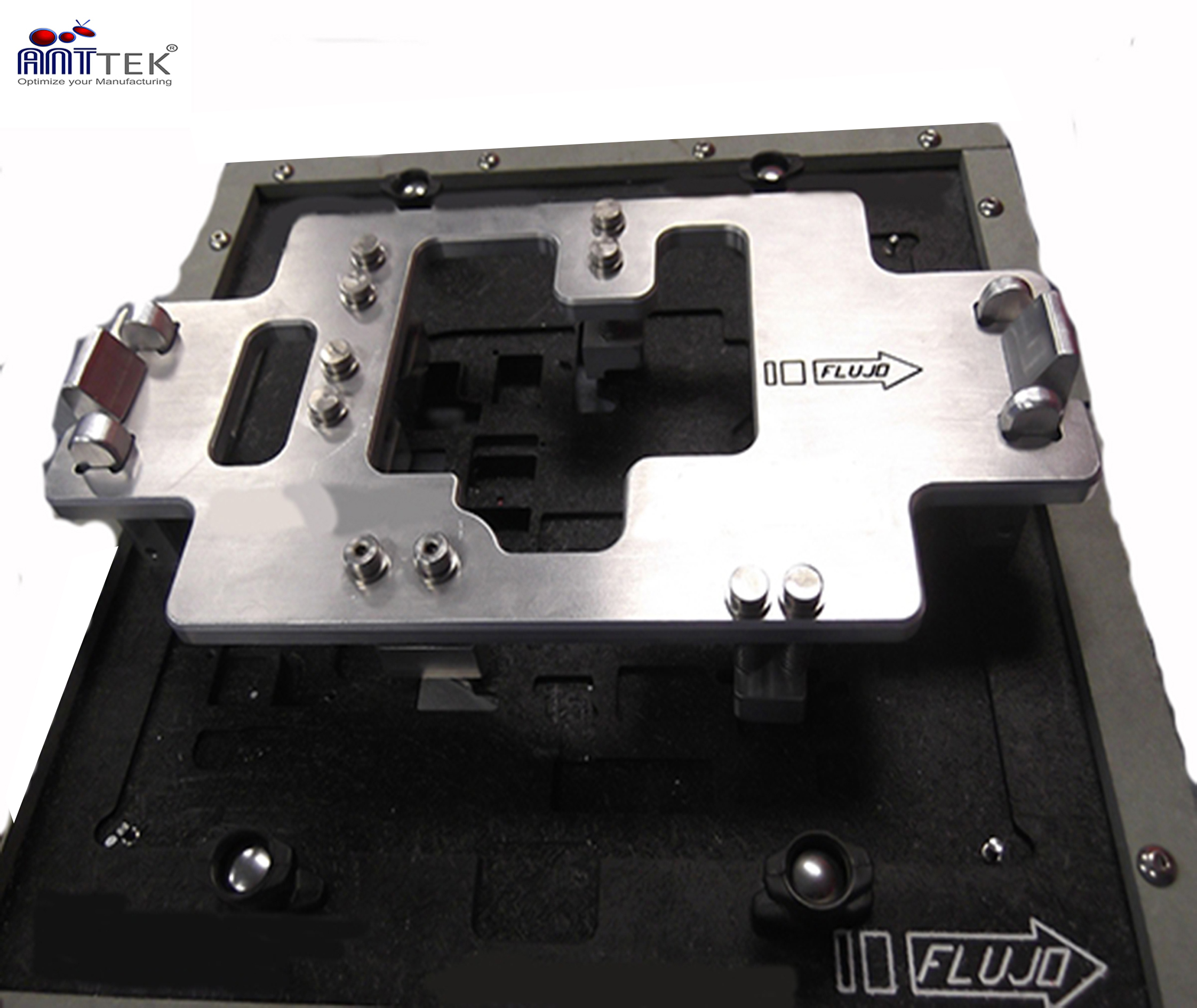

Đồ gá hàn

Đồ gá hàn giúp cho quá trình hàn được nhanh và chính xác hơn so với trước kia khi hàn thì các thợ phải cố định bằng cữ, năng suất không cao

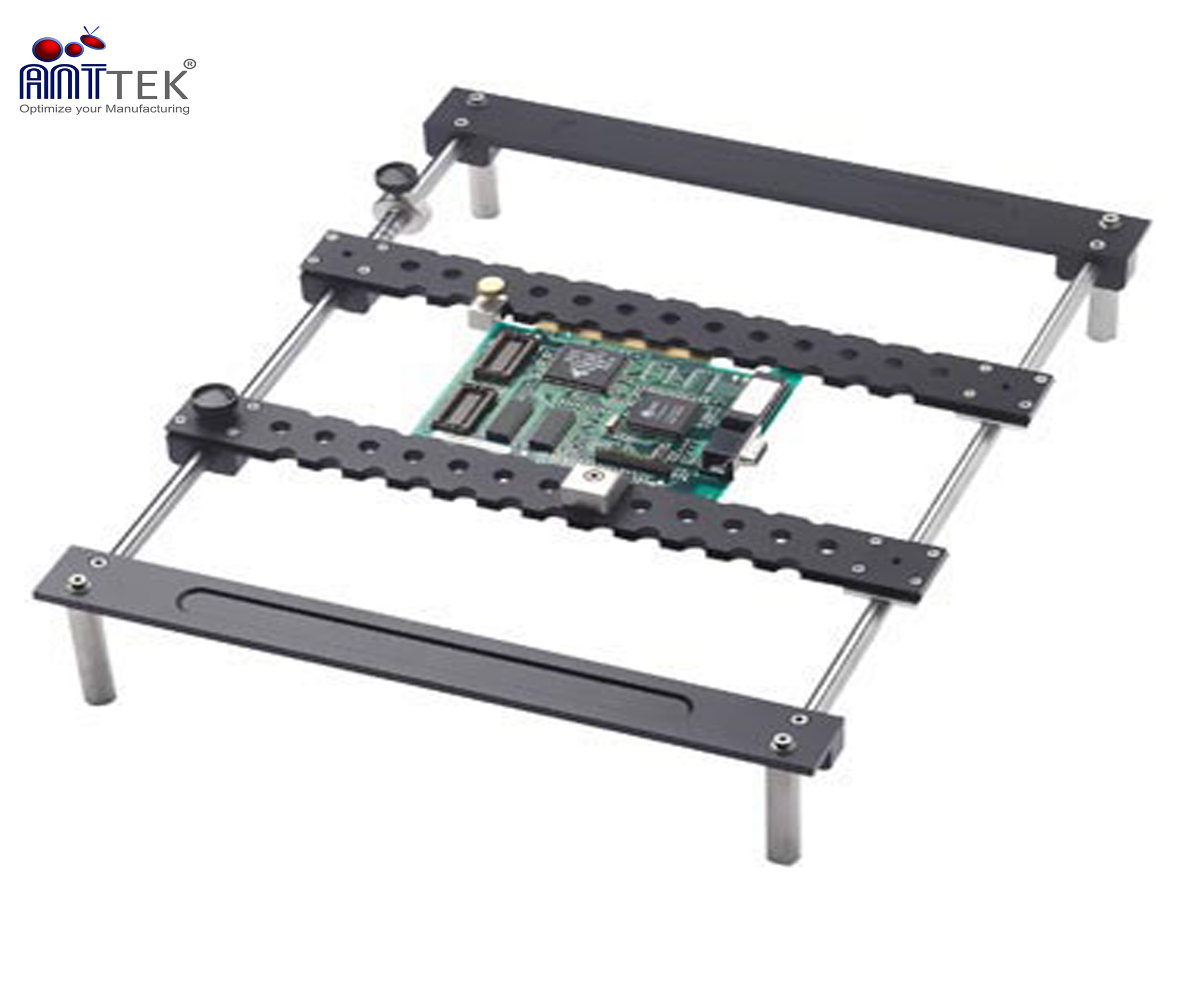

Đồ gá hàn bản mạch

Đồ gá hàn bản mạch rất quan trọng trong quá trình hàn, lắp ráp bản mạch, yêu cầu sự tỉ mỉ và vị trí chính xác nên đồ gá hàn bản mạch đang được chú trọng và thiết kế chính xác

Đồ gá lắp ráp

Đồ gá lắp ráp hiện nay là nhu cầu thiết yếu và hầu hết các nhà máy lớn đã sử dụng để thay thế phương pháp thủ công trong lắp ráp các bộ phận.

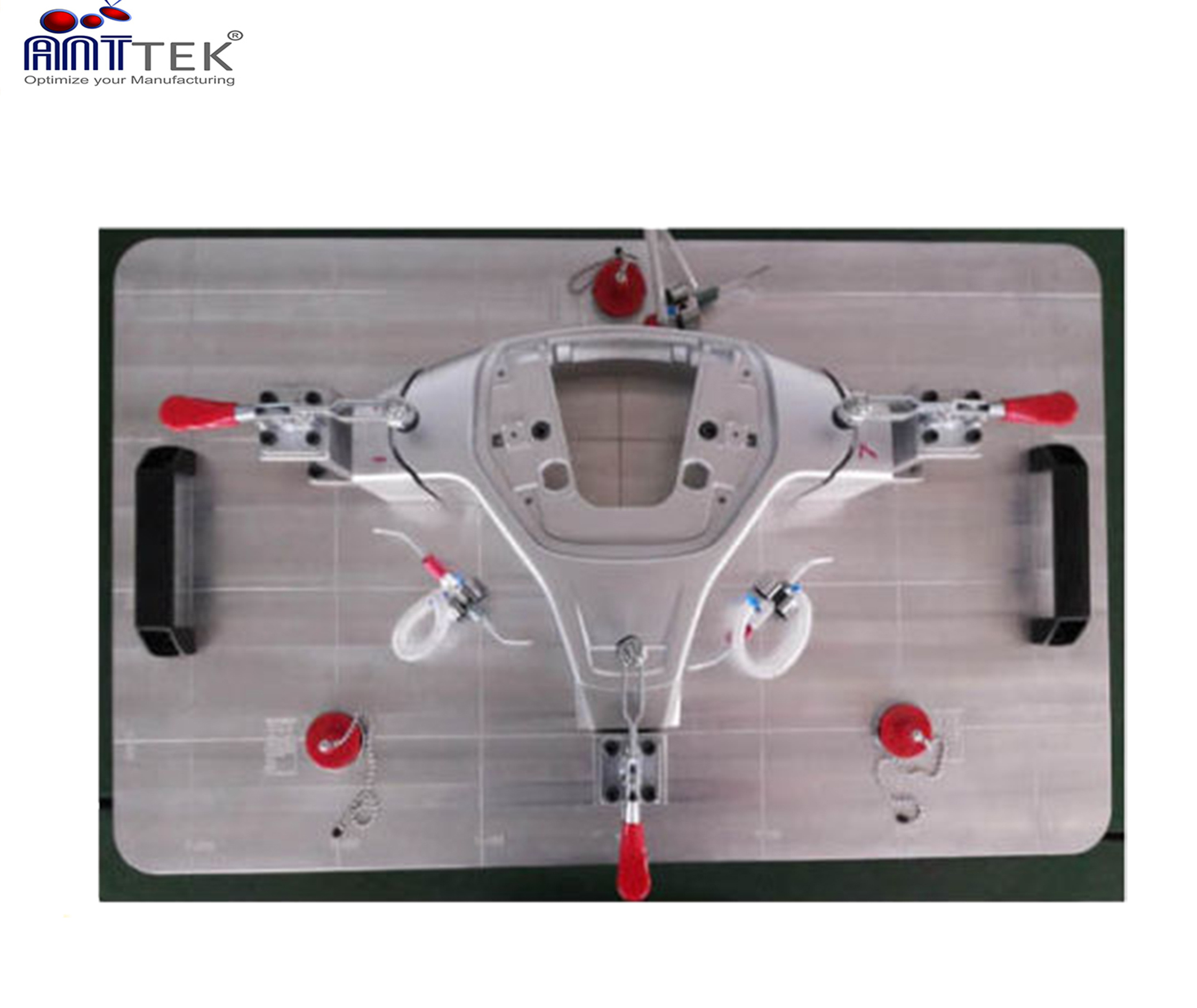

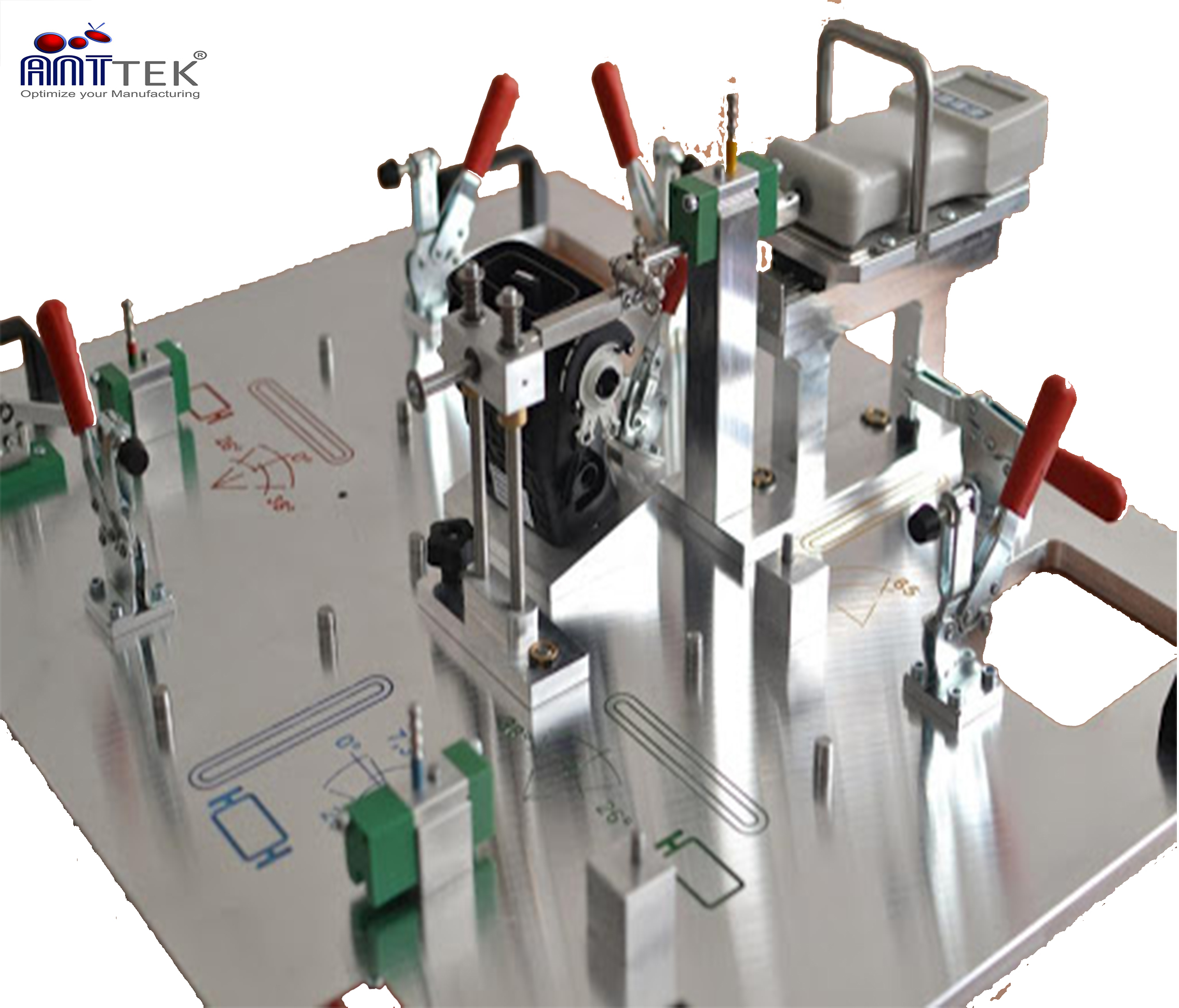

Đồ gá kiểm tra

Khi đã hoàn thiện xong sản phẩm hay một chi tiết nhỏ cần kiểm tra độ chính xác của chi tiết và sản phẩm đó, việc kiểm tra bằng mắt sẽ còn nhiều yếu tố quyết định đến chất lượng sản phẩm vi vậy việc sử dụng đồ gá kiểm tra là ưu tiên hàng đầu

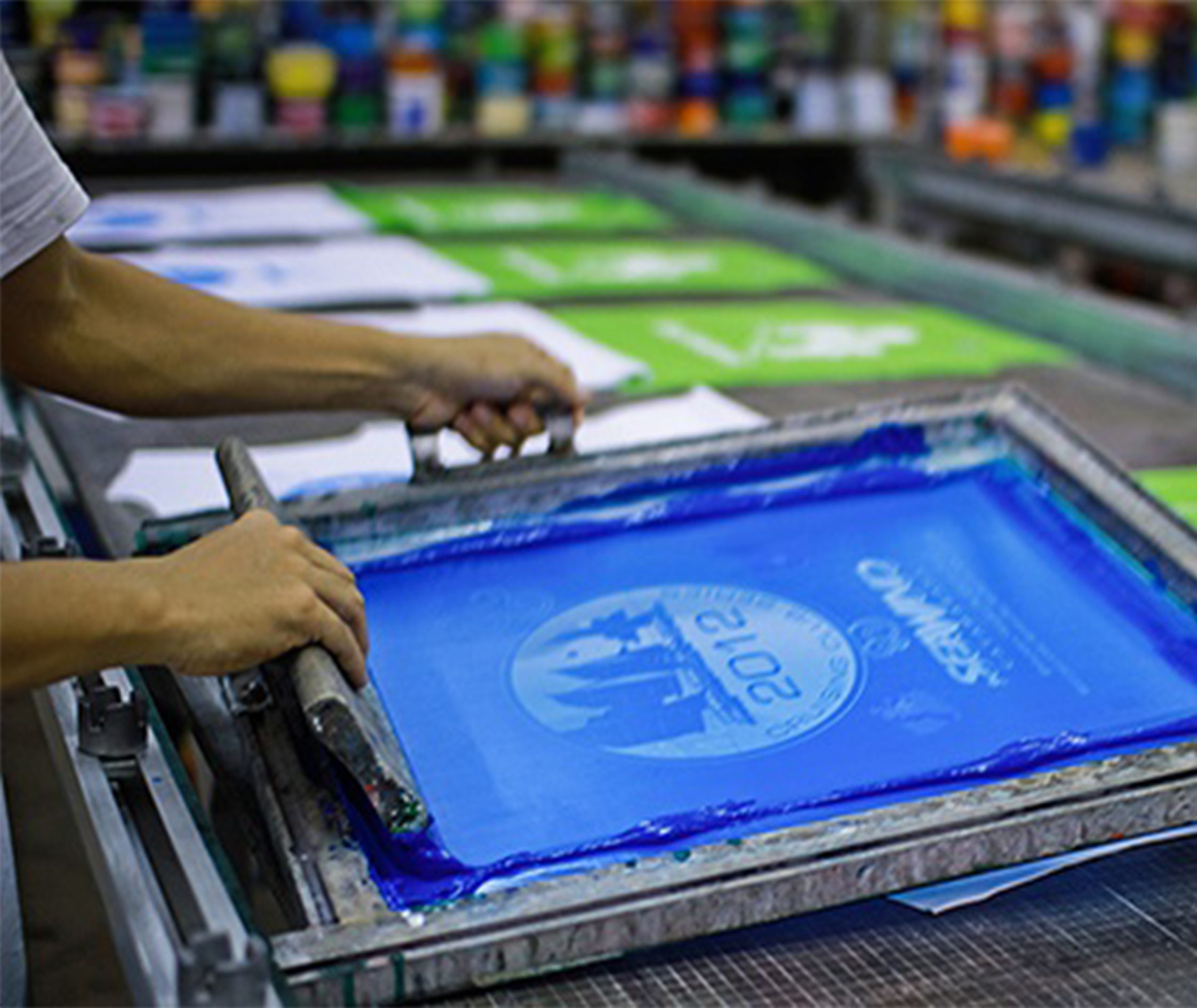

Đồ gá in lưới

Đồ gá in lưới gíup cho quá trình in trên các bề mặt bằng phẳng hay lồi lõm một cách chính xác nhất và không bị nhòe
